Early Warning System DL300

Solusi cerdas untuk monitoring jaringan transmisi secara real-time. DL300 menggunakan teknologi traveling wave berbasis AI untuk mendeteksi, mengidentifikasi, dan menentukan lokasi gangguan secara cepat dan akurat.

Request Information View Device

± 1 Tower

Overhead Fault Location

≥ 90%

Early Warning Accuracy

AI Based

Smart Identification

24/7

Real-Time Monitoring

Industry Challenge

Current Problems in Transmission Network Operation

Jaringan transmisi tenaga listrik menghadapi tantangan operasional yang kompleks, terutama pada area hutan, pegunungan, wilayah terpencil, dan jaringan yang sulit dijangkau.

Kondisi Lapangan Kompleks

Saluran transmisi sering melewati area hutan, pegunungan, hingga wilayah terpencil yang sulit dijangkau. Kondisi ini membuat proses inspeksi dan pencarian titik gangguan menjadi lambat, tidak efisien, dan berisiko tinggi bagi personel lapangan.

Keterbatasan Metode Konvensional

Metode seperti distance relay, inspeksi manual, dan pengujian injeksi tegangan tinggi memiliki keterbatasan pada akurasi lokasi, waktu pencarian titik gangguan, keselamatan kerja, serta tidak mampu mendeteksi potensi gangguan secara dini.

Dampak Operasional Sistem

Gangguan yang terlambat terdeteksi dapat menyebabkan durasi padam lebih lama, kerugian operasional dan finansial, gangguan terhadap industri serta infrastruktur penting, dan penurunan keandalan sistem tenaga listrik.

Why DL300?

Solusi Cerdas untuk Monitoring Transmisi Secara Real-Time

DL300 adalah sistem monitoring online berbasis gelombang berjalan atau traveling wave yang dirancang untuk mendeteksi, mengidentifikasi, dan menentukan lokasi gangguan secara akurat pada saluran transmisi dan kabel bawah tanah.

Akurasi lokasi gangguan hingga ±1 tower untuk saluran udara.
Akurasi kabel bawah tanah hingga ±(2‰L + 5m).
Deteksi gangguan berbasis AI untuk petir, BFO/SFO, vegetasi, dan kerusakan peralatan.
Notifikasi cepat melalui Web, SMS, WhatsApp, atau Telegram.

Discuss DL300 Solution

DL300 Monitoring Device

Integrated Field Monitoring Device

Perangkat monitoring lapangan untuk mendukung deteksi sinyal traveling wave pada jaringan transmisi secara real-time.

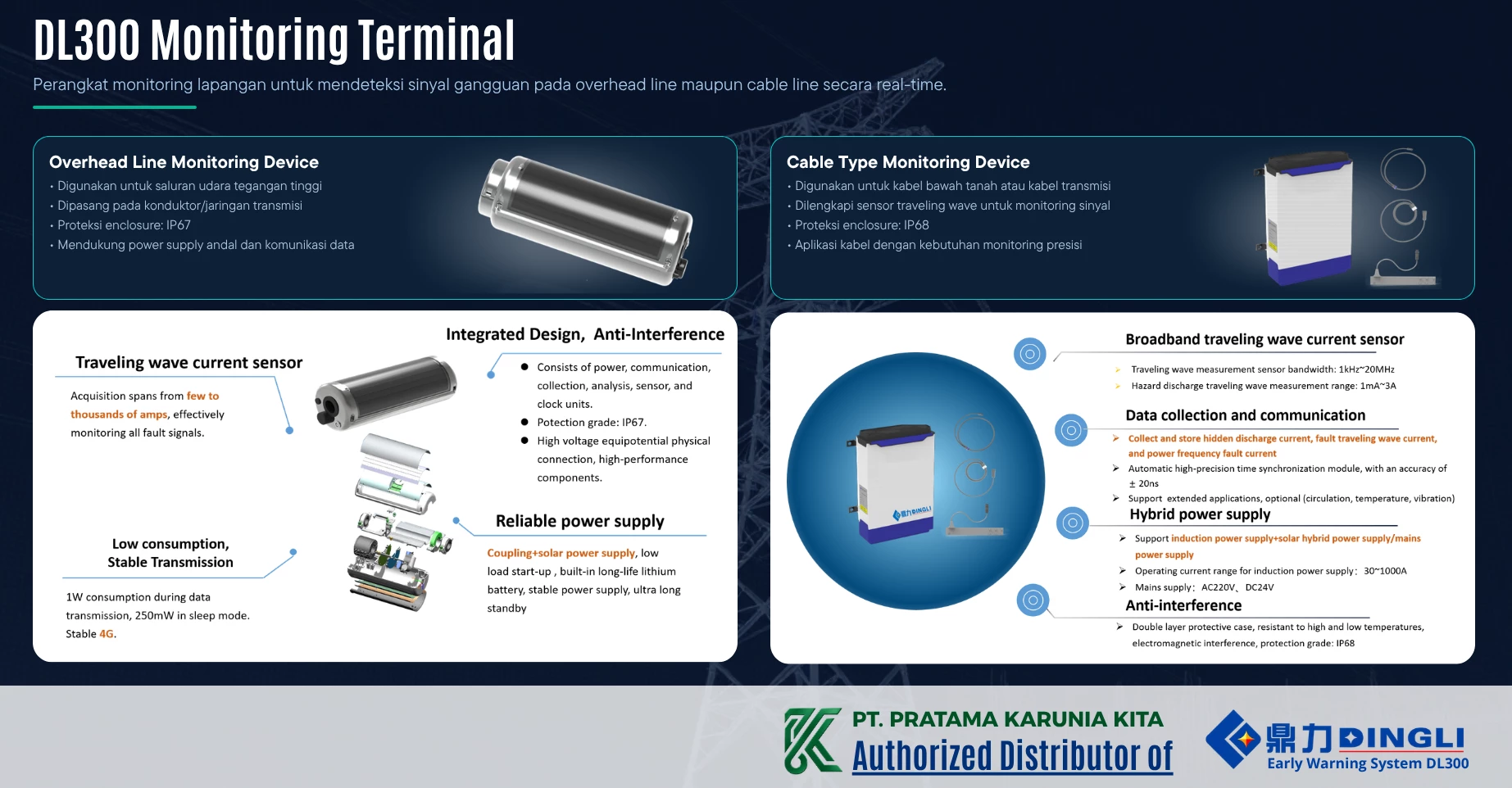

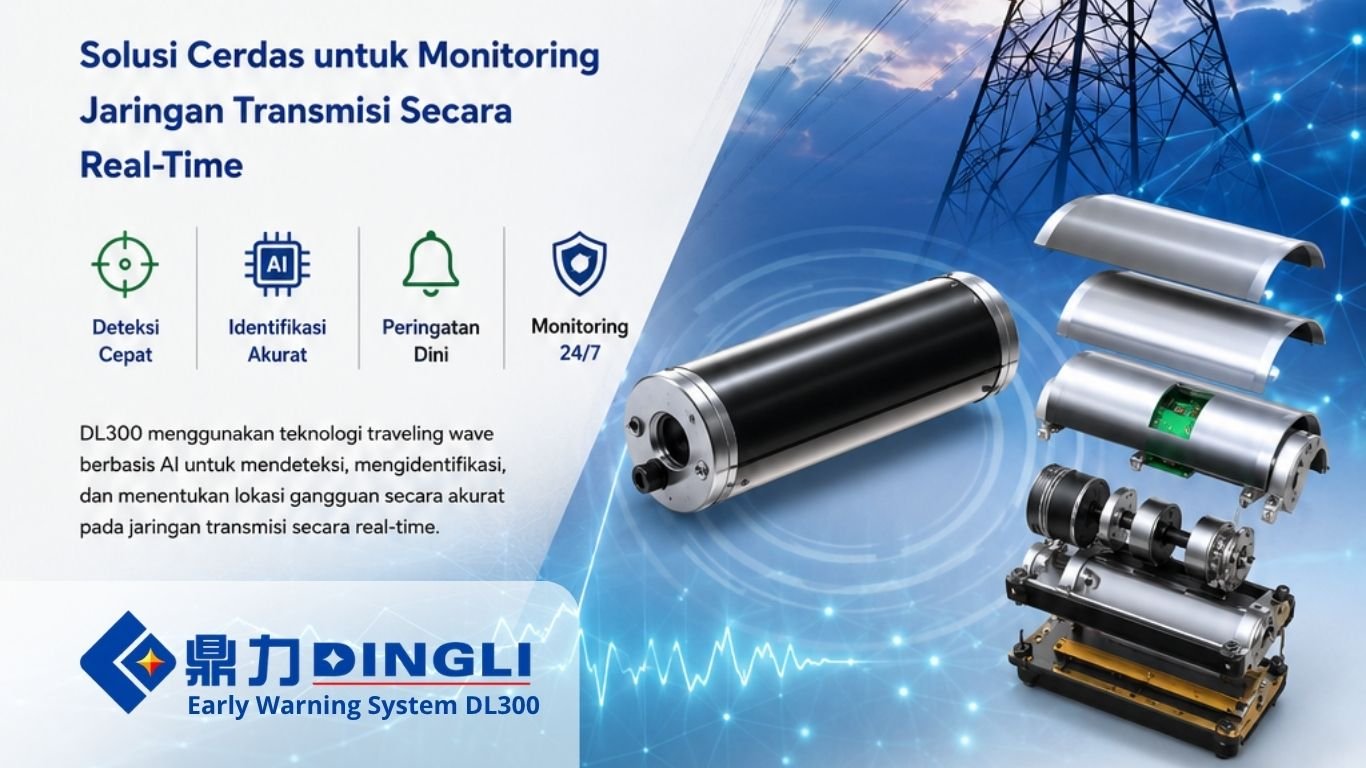

DL300 Monitoring Device

DL300 Monitoring Device dirancang sebagai perangkat lapangan yang terintegrasi untuk menangkap sinyal traveling wave pada jaringan transmisi. Perangkat ini tersedia untuk aplikasi saluran udara maupun kabel, dengan struktur yang mencakup sensor, power unit, communication unit, data collection, analysis module, dan time synchronization. Dengan proteksi IP67/IP68, komunikasi 4G/wireless, serta konsumsi daya rendah, DL300 mendukung operasi monitoring jangka panjang pada sistem transmisi tenaga listrik.

Technology & Principle

Teknologi Traveling Wave Berbasis AI

DL300 menggunakan sinyal gelombang berjalan untuk membaca kejadian pada jaringan, kemudian data dianalisis oleh sistem untuk menghasilkan diagnosis dan lokasi gangguan.

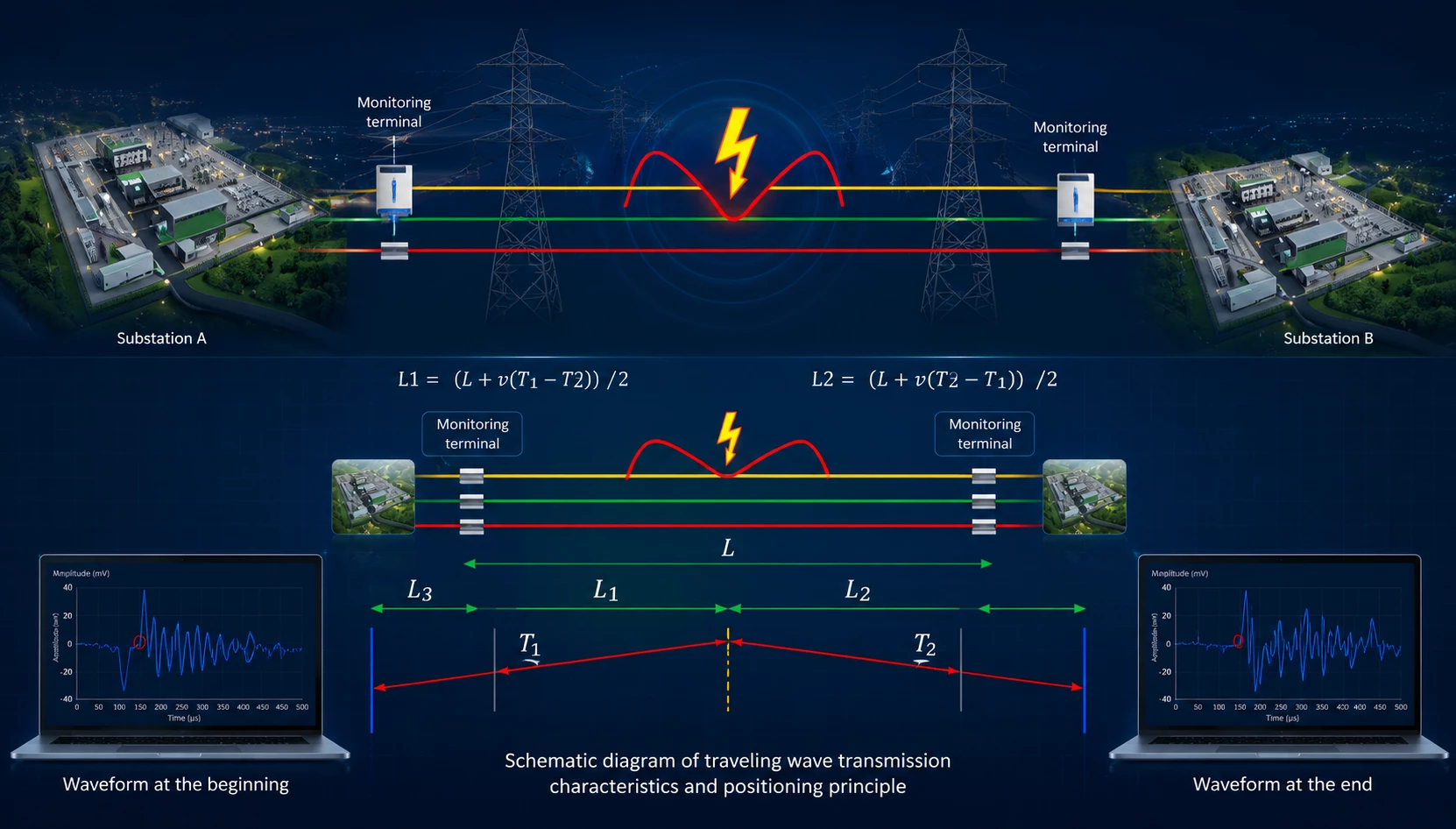

Capture Waveform

Sensor DL300 menangkap sinyal gangguan pada saluran udara maupun kabel bawah tanah secara cepat. Data waveform ini menjadi dasar untuk membaca karakteristik kejadian pada jaringan transmisi.

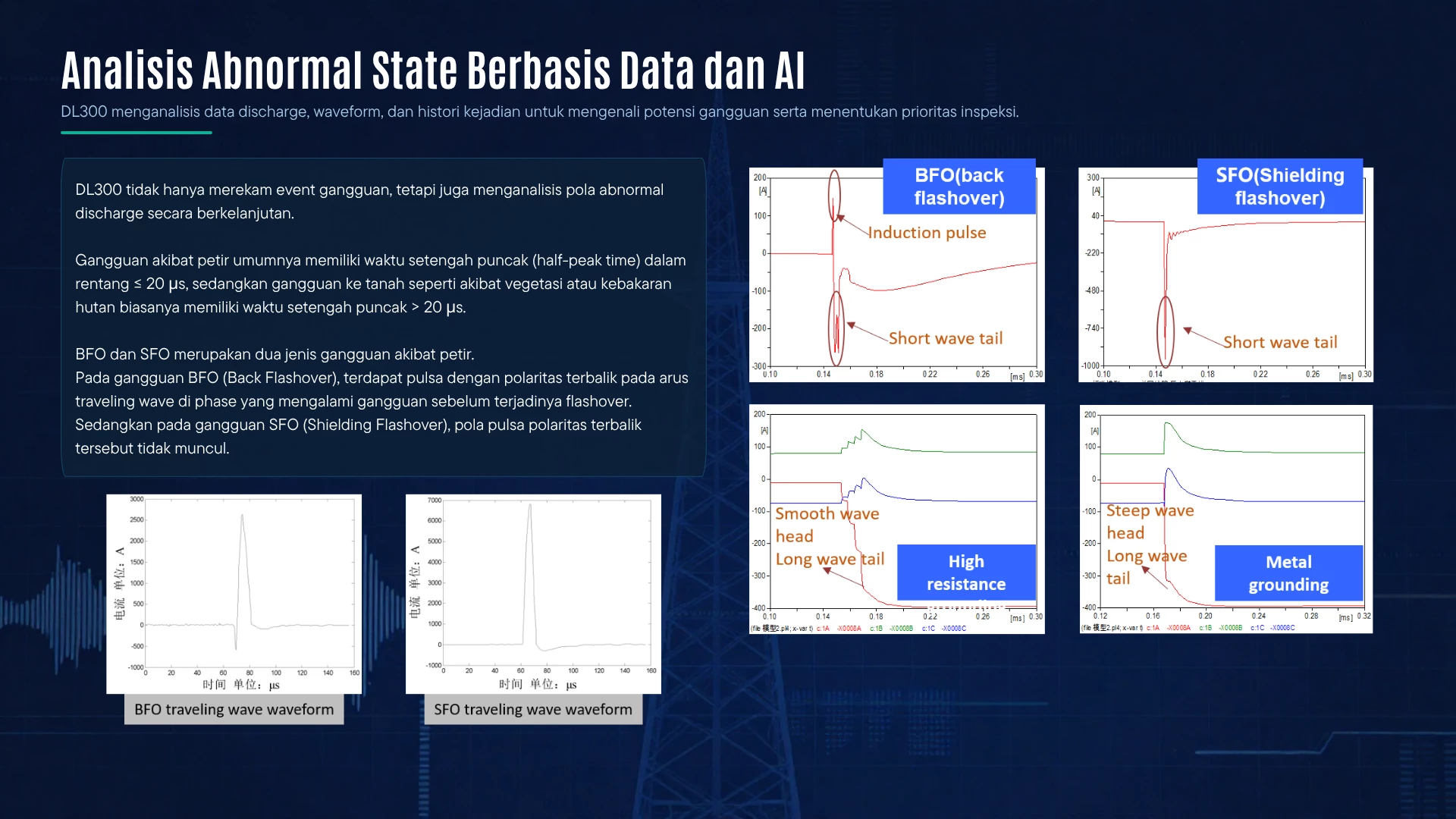

Analyze Condition

Sistem melakukan analisis terhadap tren discharge, waveform, pola abnormal, serta data historis secara real-time untuk mengidentifikasi potensi gangguan sebelum berkembang menjadi kegagalan sistem.

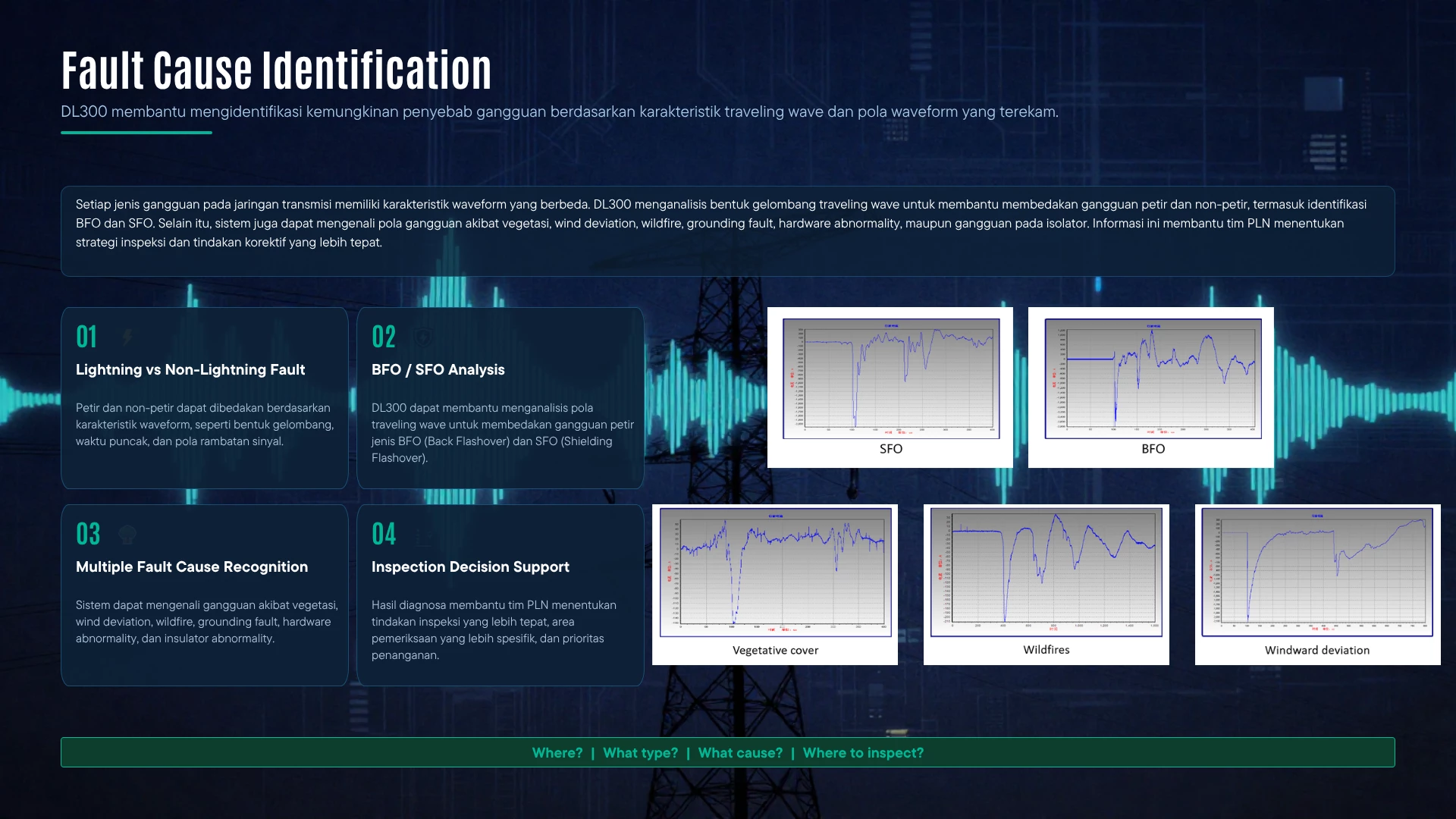

Identify Fault Type

Teknologi AI membantu mengidentifikasi jenis gangguan seperti petir, BFO/SFO, vegetasi, kontaminasi isolator, hardware discharge, hingga indikasi kerusakan peralatan.

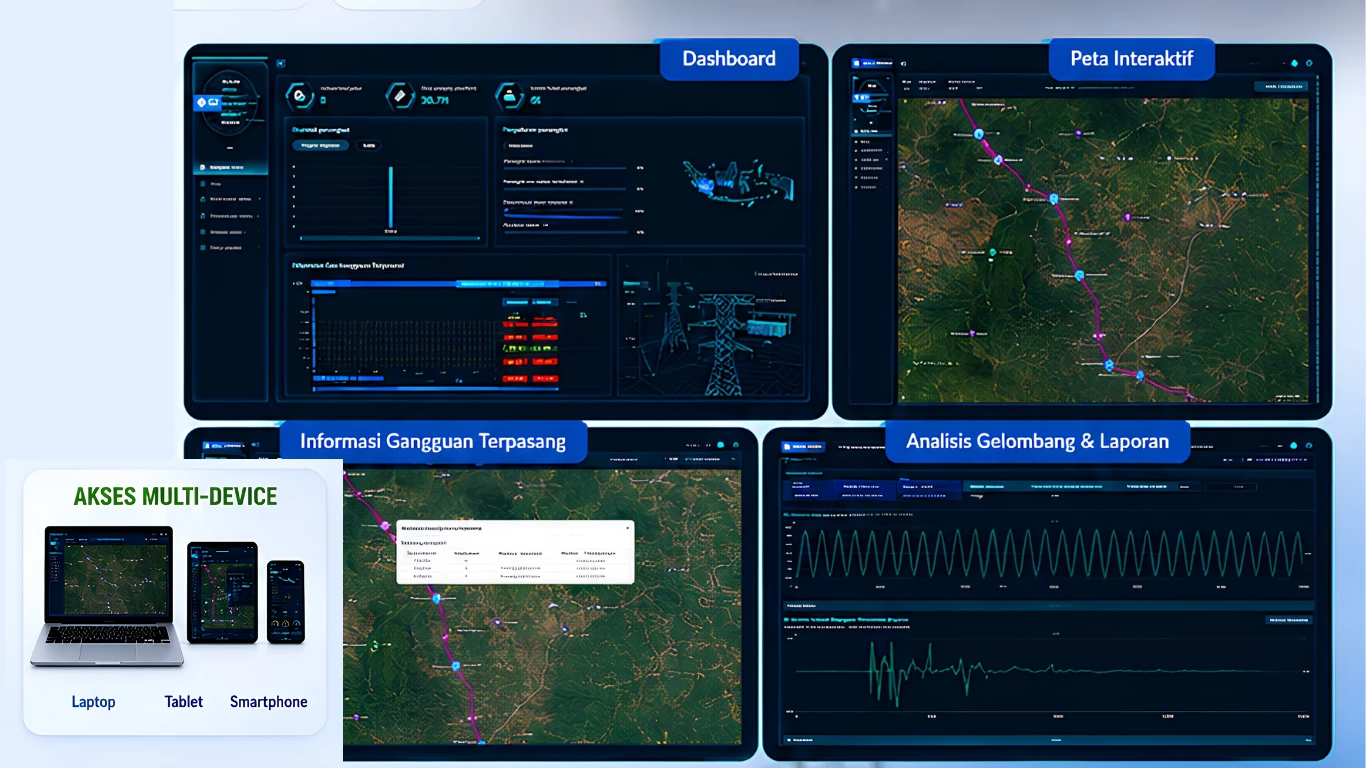

Notify Operator

Operator menerima informasi melalui dashboard, laporan, dan notifikasi multi-platform. Informasi ini membantu pengambilan keputusan lebih cepat untuk inspeksi, recovery, dan penanganan gangguan.

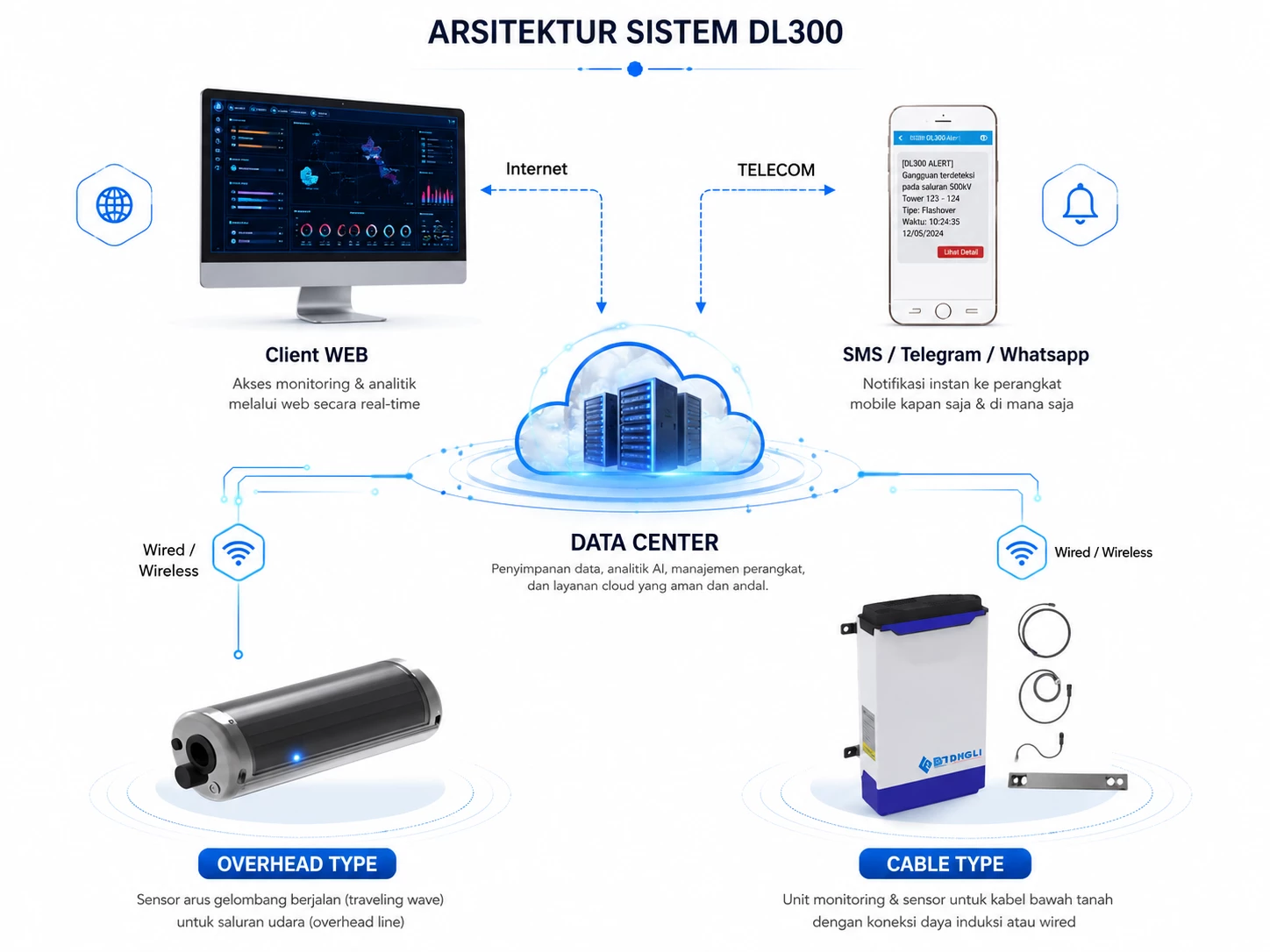

System Architecture

Sistem Monitoring Terintegrasi dari Lapangan hingga Pusat Data

DL300 mengintegrasikan perangkat sensor, sistem komunikasi, pusat data, dashboard client, dan sistem notifikasi untuk memberikan monitoring jaringan yang cepat, akurat, dan andal.

Monitoring Terminal

Perangkat sensor untuk menangkap sinyal gangguan secara real-time pada saluran transmisi.

Communication System

Mendukung komunikasi data melalui 4G/LTE, wireless, atau fiber optic menuju pusat data.

Data Center

Pusat pengolahan data untuk analisis waveform, identifikasi gangguan, dan penyimpanan riwayat data.

Client Web Dashboard

Dashboard web untuk monitoring real-time, laporan, analisis data, dan manajemen perangkat.

Notification System

Notifikasi otomatis melalui SMS, WhatsApp, atau Telegram saat terdeteksi gangguan maupun kondisi abnormal.

Performance Indicator

Key Technical Advantages

DL300 dirancang untuk mendukung deteksi cepat, lokasi presisi, dan analisis gangguan berbasis data.

±1 Tower

Akurasi lokasi gangguan saluran udara

±(2‰L + 5m)

Akurasi lokasi gangguan kabel

≥ 90%

Akurasi early warning

≥ 95%

Akurasi identifikasi gangguan

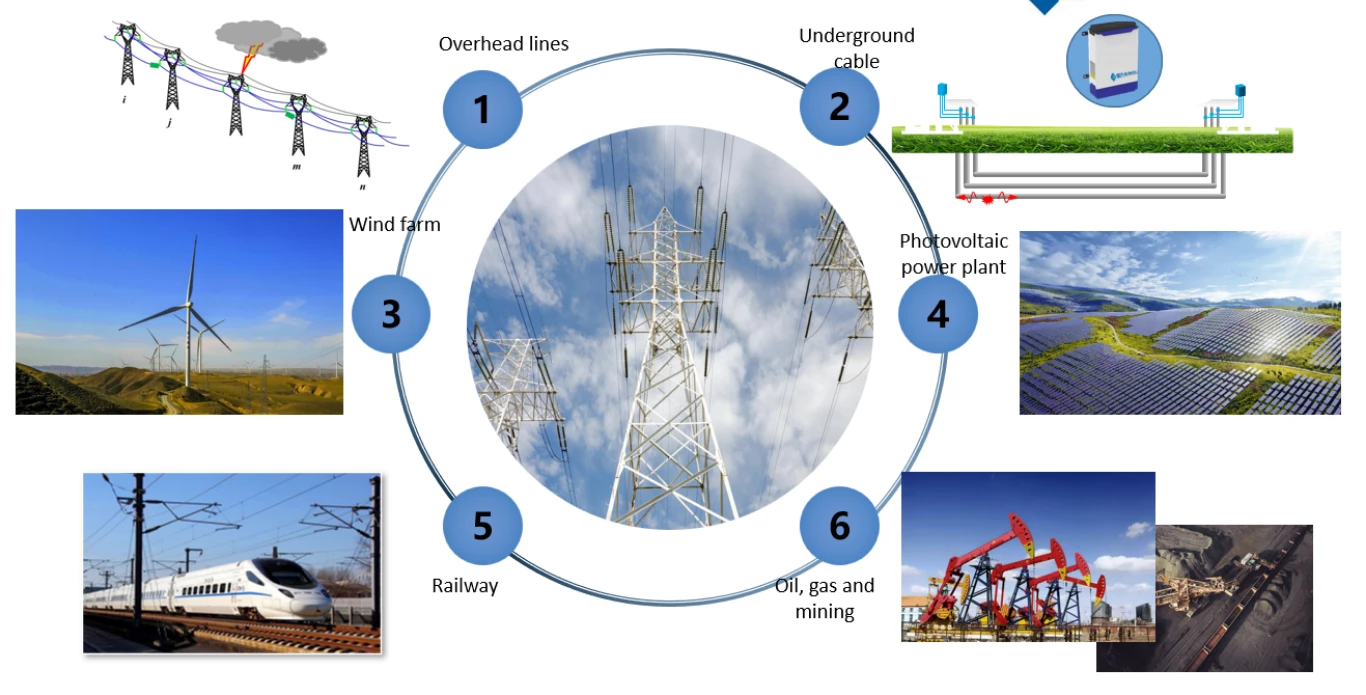

Applicable Scenarios

DL300 Applicable Scenarios

DL300 dapat diterapkan pada berbagai infrastruktur tenaga listrik dan industri yang membutuhkan monitoring jaringan secara cepat, akurat, dan real-time.

Online & Real-Time

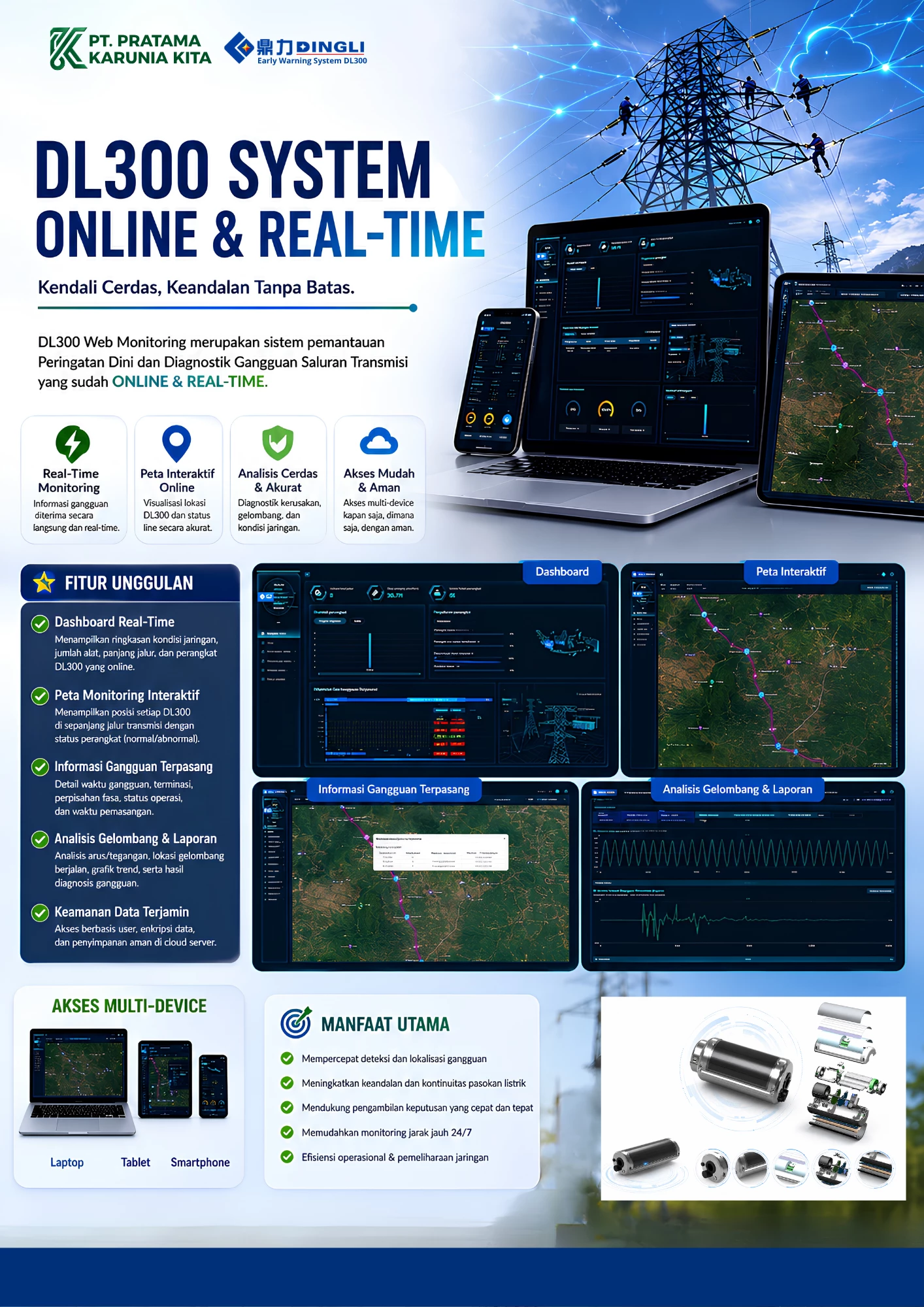

DL300 Online Monitoring Platform

Sistem monitoring berbasis web untuk pemantauan peringatan dini, data waveform, lokasi gangguan, histori kejadian, dan laporan operasional secara real-time.

Real-Time Web Monitoring & Fault Diagnostic

DL300 Web Monitoring merupakan sistem pemantauan peringatan dini dan diagnostik gangguan saluran transmisi secara online dan real-time. Operator dapat mengakses status jaringan, kondisi perangkat, data waveform, event gangguan, lokasi gangguan, histori data, dan laporan melalui dashboard berbasis web yang dapat digunakan pada laptop, tablet, maupun smartphone.

Field Documentation

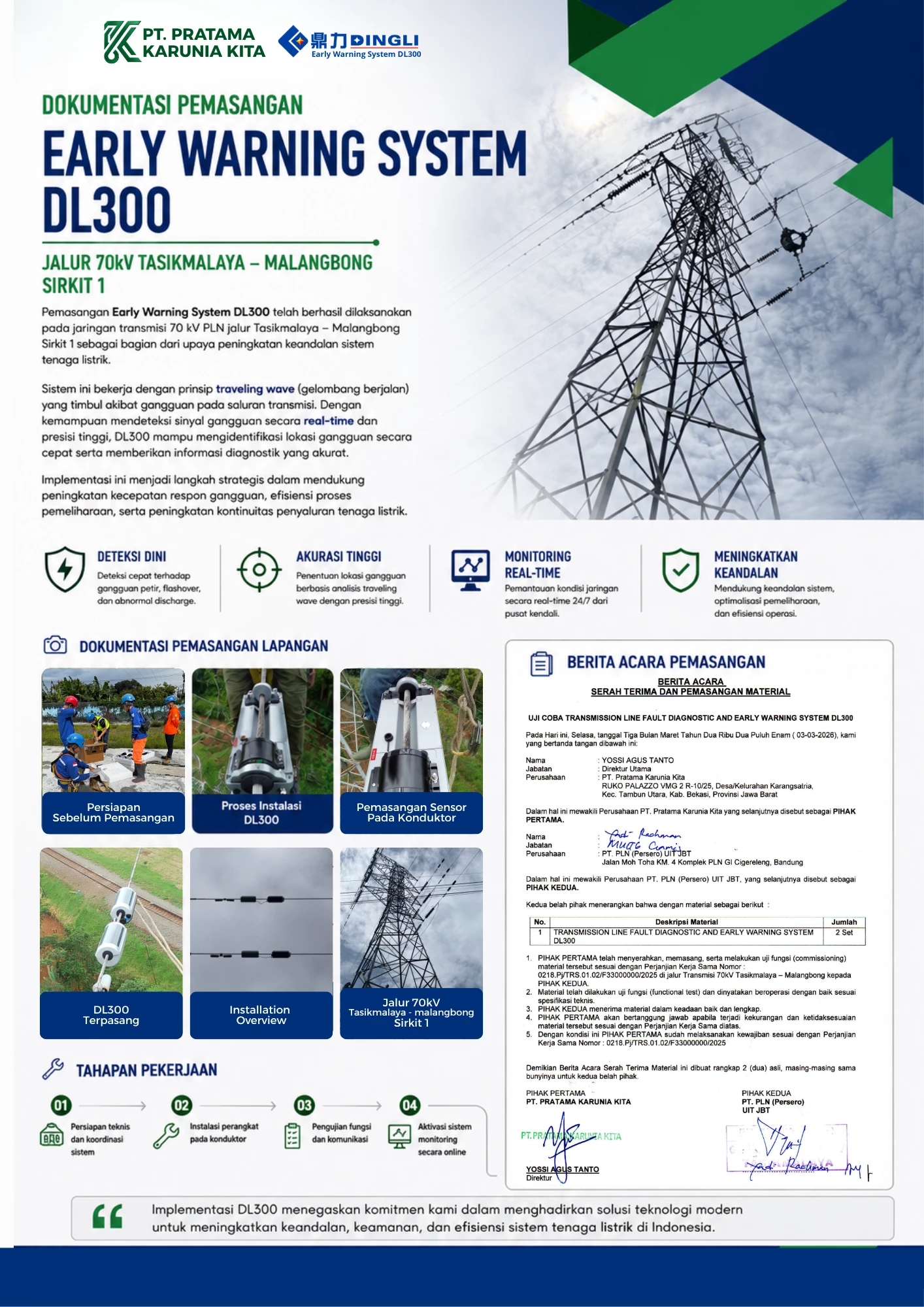

Dokumentasi Pemasangan Early Warning System DL300

Pemasangan Early Warning System DL300 telah berhasil dilaksanakan pada jaringan transmisi 70 kV PLN jalur Tasikmalaya - Malangbong Sirkit 1 sebagai bagian dari upaya peningkatan keandalan sistem transmisi.

Persiapan teknis dan koordinasi sistem

Instalasi perangkat pada konduktor

Pengujian fungsi dan komunikasi

Aktivasi sistem monitoring secara online

Authorized Distributor

PT. Pratama Karunia Kita as Authorized Distributor of Dingli

PT. Pratama Karunia Kita merupakan Authorized Distributor dari Dingli untuk produk Early Warning System DL300 di Indonesia. Dukungan ini memperkuat posisi perusahaan sebagai mitra resmi dalam penyediaan perangkat, koordinasi teknis, presentasi produk, dokumen pendukung, serta implementasi solusi DL300 untuk sistem transmisi tenaga listrik.

Authorized Distributor of Dingli Early Warning System DL300.
PB UMKU: 010824006433800000002.
Support untuk presentasi produk, diskusi teknis, dan dokumen pendukung.
Koordinasi kebutuhan proyek, supply device, dan implementasi lapangan.

Authorized Distributor

PT. Pratama Karunia Kita is an Authorized Distributor of Dingli for Early Warning System DL300 in Indonesia.

Authorized Distributor of Dingli DL300

Improve Transmission Line Reliability with DL300

Hubungi PT. Pratama Karunia Kita untuk presentasi produk, diskusi teknis, kebutuhan proyek, dan informasi implementasi Early Warning System DL300.

Request DL300 Inquiry
